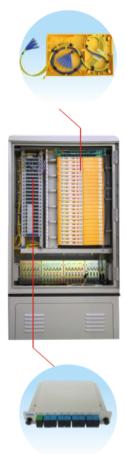

    GXF11-DCS系列无跳线光缆交接箱

    一、产品介绍

    GXF11-DCS无跳接光缆交接箱是用于光分配网中分光节点的光配设备,主要用于主干光缆和配线光缆的连接。箱体结构采用无跳接模式,方

    便地实现光纤的连接、分配、储存和调度。箱体采用金属材料或者SMC材料。

    二、产品特点

    1. 防潮、防水、防尘,抗腐蚀耐老化性能优越,防护等级达到IP65级。

    2. 采用插卡式光分路器,利用有限光缆资源,覆盖更多的用户。

    3. 熔接、存储一体化模块有效地管理尾纤存储的问题。

    4. 采用无跳接模式,减少光纤连接点,降低光路损耗,增加传输距离,减少通信故障点。

    型号

    外型尺寸

    主干托盘数量

    配缆熔接存储托盘

    光分槽位

    过路直熔盘数量(选配)

    最大配线容量(芯)

    GXF11-DCS

    SMC箱体

    1035×570×308

    包括底座

    755×570×308

    不包括底座

    1

    12(144芯)

    12

    6(72芯)

    144芯

    1450×750×320

    单面,包括底座

    2

    24(288芯)

    26

    12(144芯)

    288芯

    1450×760×540

    双面,包括底座

    4

    48(576芯)

    52

    24(288芯)

    576芯

    GXF11-DCS

    金属箱体

    1080×589×330

    包括底座

    1

    12(144芯)

    12

    6(72芯)

    144芯

    1360×800×380

    包括底座

    2

    24(288芯)

    26

    12(144芯)

    288芯

    1360×740×570

    包括底座

    4

    48(576芯)

    52

    24(288芯)

    576芯



    GXF11-DCP无跳线光缆交接箱

    外形尺寸(mm)

    高*宽*深

    12芯熔配一体化托盘(只)

    最大容量(芯)

    安装孔距



    配线

    光分/直熔/主干

    1460(1110)×750×370

    22(配线)+28(光分+直熔+主干)

    264

    224/72/96

    614×214(落地)

    注:1、12芯熔配一体化托盘尺寸(mm):25×200×180(高×宽×深),颜色:冰灰;

    2、12芯熔配一体化托盘可用适配器类型:FC矩形、SC、LC;

    3、1110mm尺寸箱体不含底座;

    4、12芯熔配一体化托盘按客户需求配置,但三者(主干、光分、直熔)相加总数不超过28只;

    5、1(2)分32分路器托盘满配数量为7只。
