  • 产品目录
  • 耦合器

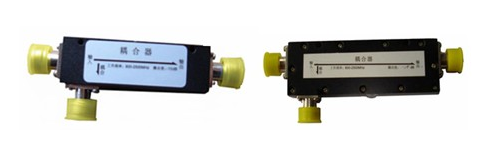

    微带定向耦合器

    5dB

    7dB

    10dB

    15dB

    20dB

    30dB

    40dB

    工作频率

    800~2500MHz

    特性阻抗

    50±2Ω

    耦合度

    5±0.5dB

    7±0.5dB

    10±0.5dB

    15±0.5dB

    20±0.5dB

    30±0.5dB

    40±0.5dB

    插入损耗

    ≤2.2dB

    ≤1.4dB

    ≤0.8dB

    ≤0.4dB

    ≤0.35dB

    ≤0.34dB

    ≤0.35dB

    隔离度

    ≥24dB

    ≥24dB

    ≥24dB

    ≥28dB

    ≥20dB

    ≥20dB

    ≥20dB

    电压驻波比

    ≤1.25

    最大功率

    50W

    接头类型

    NF

    工作温度

    -35~+80℃



    腔体耦合器

    5dB

    7dB

    10dB

    15dB

    20dB

    30dB

    40dB

    工作频率

    800~2500MHz

    特性阻抗

    50±2Ω

    耦合度

    5±0.6dB

    7±0.6dB

    10±0.8dB

    15±1.2dB

    20±1.5dB

    30±2.0dB

    40±2.0dB

    插入损耗

    ≤2.0dB

    ≤1.5dB

    ≤1.3dB

    ≤0.7dB

    ≤0.25dB

    ≤0.25dB

    ≤0.25dB

    方向性

    ≥20dB

    电压驻波比

    ≤1.25

    最大功率

    50W

    接头类型

    NF

    工作温度

    -35~+80℃
