  • 局用同轴通信电缆类型Ⅰ产品系列

    型号规格SEYVP(V)0.5-8P (包括:SEYVP(V)0.5-1PSEYVP(V)0.5-7PSEYVP(V)0.5-8PSEYVP(V)0.5-16PSEYVP(V)0.5-32P

    参考标准YD/T 1174-2008  《通信电缆-局用同轴电缆》

    应用范围:类型I标称特性接口阻抗为120Ω,适用于通信系统机房内通信设备内部以及通信设备之间的连接线,也可以用作通信设备与配线架之间的连接线,主要作为数字复用终端设备2Mbit/s155Mbit/s140Mbit/s)速率口间或与长途数字程控交换机2Mbit/s155Mbit/s140Mbit/s)速率口间连接用,用于传输2Mbit/s155Mbit/s140Mbit/s)速率数字信号。电缆的主要工作频率范围为1MHz200MHz

    电缆结构

    规格

    导体直径

    绝缘外径

    内护套直径

    成品外径

    SEYVP(V)0.5-8P

    0.501±0.01mm

    1.3±0.1mm

    3.9±0.2mm

    12.8±0.3mm

    线对导体:单芯无氧镀锡圆铜线,外径:0.5±0.01mm

    绝缘层:泡沫聚乙烯(皮--皮),外径:1.3±0.1mm

    屏蔽层材料及屏蔽方式:厚度不小于0.012mm的单面复合铝箔绕包外加镀锡圆铜丝接地线,铝箔绕包重叠率应不小于25%且重叠宽度应不小于3mm ,镀锡铜丝接地线标称直径不小于导体标称直径。

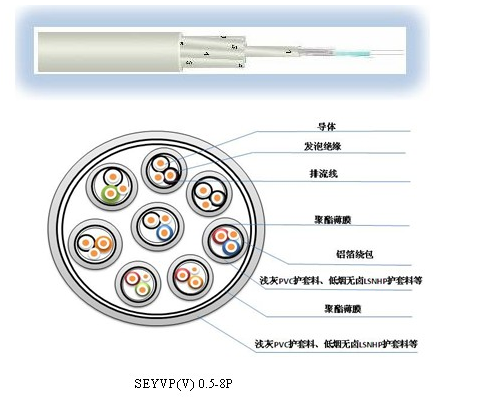

    产品介绍图



    环境温度

    贮存温度:-20+75℃

    安装温度:-20+60℃

    工作温度:-30+75℃
