  • 铁路通信用辐射型漏泄同轴电缆

    一、执行标准:

            TB/T 3201-2008 铁路通信漏泄同轴电缆

    二、用途:

            用于450MHz及900MHz工作频段范围内铁路无线通信系统、兼有信号传输线和天线的双重功能,用于铁路沿线GSM-R、城市轨道交通铁路等无线通信网络系统中。

    三、 产品特性:

            绝缘层为连续挤包的物理发泡聚乙烯绝缘层,外导体为铜带经冲孔后再纵包在绝缘层上,具有衰减小、场强辐射均匀稳定、径向跌落缓慢、高抗压、高抗张强度、横向纵向水密性好等优点。

    四、使用要求:

            a)电缆的最小弯曲半径为:电缆最大外径的10倍。

            b)电缆使用环境温度范围为:聚乙烯护套-40℃~+70℃;无卤阻燃聚烯    烃护套-25℃~+70℃。

            c)电缆敷设的环境温度范围为:-20℃~+60℃。

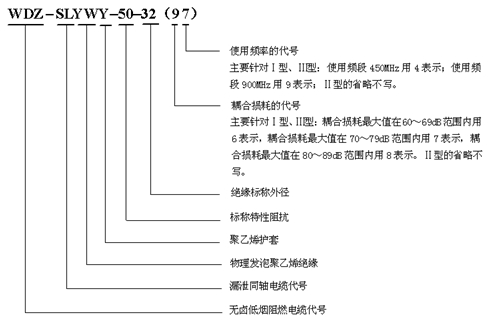

    、命名方法:

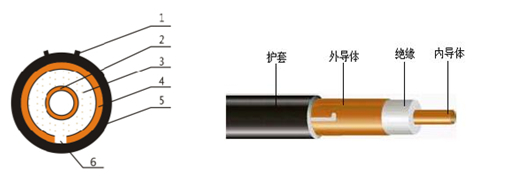

    六、结构示意图:

    说明:1-护套标识线      2-内导体      3-绝缘体      4-外导体     5-外护套       6-槽口

    七、技术参数:

    型号

    50-22

    50-32

    75-32

    50-42

    --

    97

    48

    47

    46

    --

    97

    48

    47

    46

    --

    96

    内导体

    光滑铜管

    螺旋形皱纹铜管

    9.00mm

    13.10mm

    7.80mm

    17.45mm

    外导体

    纵包搭边冲孔铜带

    24.0mm

    34.0mm

    34.0mm

    44.0mm

    护  套

    黑色聚乙烯或低烟无卤阻燃聚烯烃

    27.6mm

    37.8mm

    37.8mm

    48.0mm

    特性阻抗(Ω)

    50±2

    75±2

    50±2

    传输速率

    88%

    88%

    88%

    衰减dB/100m
    20℃,Max

    450MHz

    3.28

    --

    2.16

    2.40

    3.26

    2.20

    --

    2.50

    2.68

    3.56

    1.78

    --

    800MHz

    4.89

    --

    --

    --

    --

    3.89

    --

    --

    --

    --

    2.78

    --

    900MHz

    5.27

    4.98

    --

    --

    --

    4.27

    2.99

    --

    --

    --

    2.86

    2.18

    耦合损耗
    dB
    ±5dB
    95%,2m

    450MHz

    80

    --

    80

    70

    60

    83

    --

    85

    75

    65

    83

    --

    800MHz

    75

    --

    --

    --

    --

    70

    --

    --

    --

    --

    70

    --

    900MHz

    75

    77

    --

    --

    --

    70

    73

    --

    --

    --

    67

    68

    绝缘介电强度(kV)
    DC有效值,1min

    10

    10

    10

    15

    最小绝缘电阻(MΩ·km)

    5000

    护套火花试验
    (kV,AC 有效值)

    8

    10

    10

    10

    最大电压驻波比

    455~461MHz

    1.30

    --

    1.30

    1.30

    1.30

    1.30

    --

    1.30

    1.30

    1.30

    1.30

    --

    465~471MHz

    1.30

    --

    1.30

    1.30

    1.30

    1.30

    --

    1.30

    1.30

    1.30

    1.30

    --

    885~889MHz

    1.30

    1.30

    --

    --

    --

    1.30

    1.30

    --

    --

    --

    1.30

    1.30

    930~934MHz

    1.30

    1.30

    --

    --

    --

    1.30

    1.30

    --

    --

    --

    1.30

    1.30
