  • EPLC

           公司创新的将EPLC(基于专用控制器的逻辑可编程)技术、以及串行总线组网方式应用到动力环境监控系统中,研发的动环监控产品具有施工便捷、配置灵活、安全可靠等优点,将动环监控产品行业水平提升到一个新的高度。

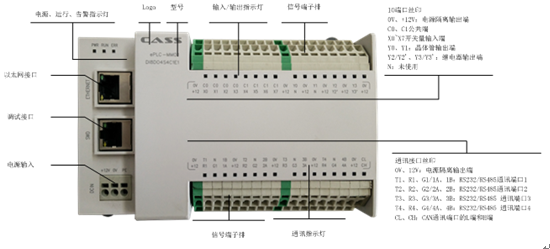

    Eplc-M001





    接口

    定义

    功能和特点

    DCIN

    电源输入口

    电源线接反时不损坏设备,但不工作(电源指示灯不亮)。输入电压范围:12V

    SWD

    调试接口

    连接器类型:RJ45,用于更新设备固件程序或是恢复设备默认网络配置。不隔离。

    ETHERNET

    以太网口

    接口类型:RJ4510M/100Mhalf/full-duplex自适应,支持IEEE802.3协议。带隔离。



    接线端

    技术指标

    标识

    说明

    输入端口

    数字1:11-12V(信号与公共点电压差绝对值)

    数字0:0-1V(信号与公共点电压差绝对值)

    导通时工作电流:5mA@12V

    响应时间:<2ms

    0V+12

    外接传感器供电,相互隔离

    X0~X7

    开关量输入端

    C0C1

    公共端(X0~X3的公共端共接到C0X4~X7的公共端共接到C1

    输出端口

    晶体管输出

    输出类型:集电极开路

    驱动能力:100mA@12V



    继电器输出:

    输出类型:常开触点

    触点容量: 5A/30V DC

    0V+12

    电源输出端,相互隔离

    输出端口

    晶体管输出

    输出类型:集电极开路

    驱动能力:100mA@12V



    继电器输出:

    输出类型:常开触点

    触点容量: 5A/30V DC

    0V+12

    电源输出端,相互隔离

    Y0Y1

    晶体管输出

    Y2Y2’

    继电器输出

    Y3Y3’

    继电器输出

    串口1234

    RS232RS485两种通讯方式自适应,使用时选择其中一种连线。

    RS232通讯速率:9600~115200bps

    RS485通讯速率:9600~115200bps

    0V+12

    电源输出端,独立电源

    T

    RS232端口1…4发送端

    R

    RS232端口1…4接收端

    G

    RS232端口1…4地端

    B

    RS485端口1…4 B

    A

    RS485端口1 …4A

    N

    未使用

    串行总线接口

    高速现场工业总线接口,抗干扰能力强,可靠性极高,通讯速率最高支持1Mbps,组网灵活、方便。

    0V+12

    电源输出端,独立电源

    CL

    CAN端口L端(H-

    CH

    CAN端口H端(H+

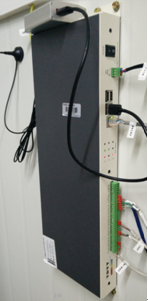

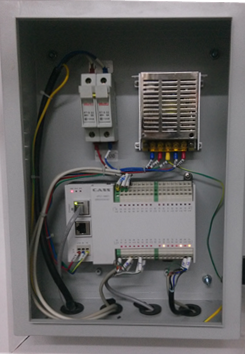

    安装示意图:

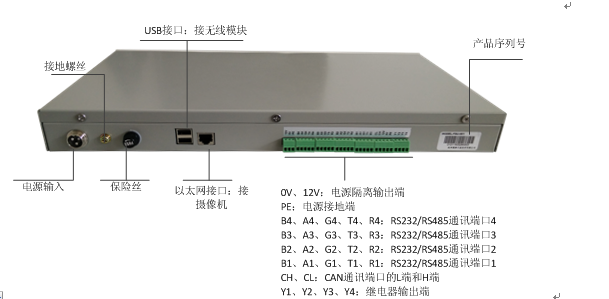

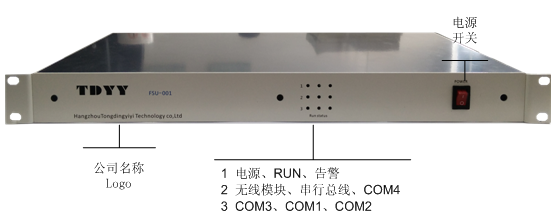

    Eplc-M002



    接线端

    技术指标

    用途

    标识

    说明

    电源输入端口(背部出线)

    FSU采用48V直流供电

    供电

    1

    接电源负极

    2

    接电源正极

    PE

    接地螺丝,接保护地

    48V(前部出线)

    FSU采用48V直流供电

    供电

    +

    48v的正(接电源的红色线)

    -

    48v的负(接电源的蓝色线)

    接地螺丝

    接接地排

    串口1234

    RS232RS485复用,使用时选择其中一种。

    RS232通讯速率:9600~115200bps

    RS485通讯速率:9600~115200bps

    COM1:接开关电源

    COM2:接电表

    COM3:接空调

    COM4:接门禁

    T

    RS232端口1…4发送端

    线色:T(绿白):

    R

    RS232端口1…4接收端

    线色:R(棕白)

    G

    RS232端口1…4地端

    线色:G(绿)

    A

    RS485端口1…4 A

    B

    RS485端口1 …4B

    串行总线接口

    高速现场工业总线接口,抗干扰能力强,可靠性极高,通讯速率最高支持1Mbps,组网灵活、方便。

    CAN总线用,主要是通过总线将温湿度、水浸、红外、烟感等传感器的连接进来。

    0V+12

    电源输出端,给传感器供电。

    线色:+12(红)、0V(灰)

    CL

    CAN端口L端(H-

    线色:绿

    CH

    CAN端口H端(H+

    线色:棕

    以太网接口

    RJ45接口,10M/100Mhalf/full-duplex自适应,支持IEEE802.3协议,带隔离

    接摄像机,默认IP地址:192.0.0.64/24



    568B标准排序方式:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕。

    USB接口

    USB2.0规范,传输速率480M/S

    通过USB线,连接无线上网卡





    Y1-Y2

    DO干接点输出

    控制灯控





    Y3-Y4

    DO干接点输出

    预留





    0V+12

    12V电源输出端

    给低压LED灯(12V)供电

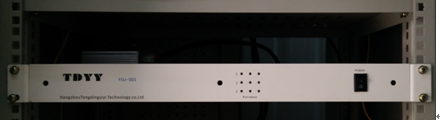

    安装示意图:
